通過單模單芯光纖傳輸8路廣播級DVI無壓縮數字高清視頻信號，8路廣播級模擬立體音頻信號和8路RS232數據控制信號；
全數字、無壓縮、無延時、實時無損傳輸，視頻帶寬達6.75Gbps以上，每路傳輸速率不低于4.25Gbps，總傳輸速率不低于34Gbps，包含配套光模塊且光模塊為內置模式；
和各品牌拼接處理器、矩陣、攝像機和會議終端等系統對接，輸出圖像無雪花、無噪點、無閃屏、無黑屏、無藍屏、無裂屏、無不同步等現象，兼容性強；
支持DVI1.0和HDMI1.3標準，支持HDCP1.2，支持手動學習EDID；
24/36位數字視頻編碼和無壓縮傳輸技術，并且兼容HDMI數字信號；
支持分辨率1920x1200@60HZ，1920x1080P/60HZ且向下兼容多達21種分辨率；
單模單芯光纖傳輸，工作波長1310nm~1610nm CWDM或DWDM波分復用技術，傳輸距離20km，支持更換模塊傳輸更遠距離，反射損失>15dB，抖動:<0.2UI，光口連接器為FC/PC（SC/PC可選）；

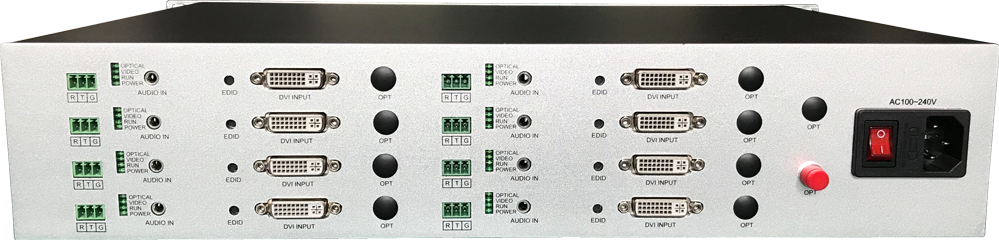

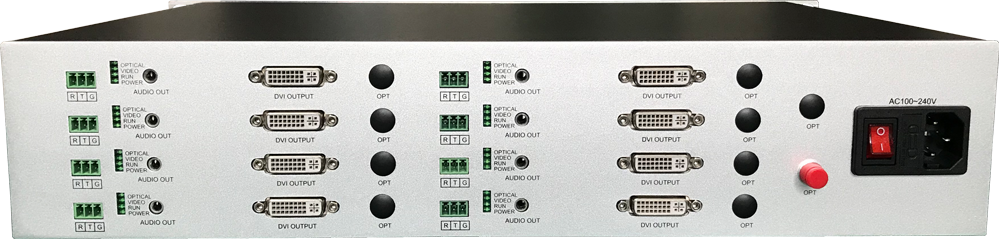

DVI視音頻功能和接口：視頻信號格式支持1920x1080/60/P輸入和輸出，發射機和接收機輸入輸出視頻接口為DVI，音頻接口為3.5mm，光纖接口為FC/PC，光纖類型為單模，光模塊為內置可插拔式SFP模塊；
音頻特性：幅頻特性-4.68dBu@1kHz@-40dBu輸入、-12.58dBu@400Hz@-40dBu輸入、-6.57dBu@800Hz@-40dBu輸入、-0.93dBu@2kHz@-40dBu輸入、5.39dBu@4kHz@-40dBu輸入、-7.22dBu@6.3kHz@-40dBu輸入、8.18dBu@10kHz@-40dBu輸入、8.32dBu@12.5kHz@-40dBu輸入、8.13dBu@16kHz@-40dBu輸入，信噪比（S/N）>90dB（A加權），諧波失真≤0.1%；
光接口特性：代表波長為1310nm，發射機光功率1310nm波長情況為-1.89~0dbm，接收機光接收靈敏度在1310波長情況下為-8dbm到-21dbm，在單模光纖模式下傳輸距離≥20km；
平均MTBF時間﹥100000小時，支持7x24小時運行工作；
立體聲模擬音頻，3.5mm立體聲音頻輸入和輸出接口；
音頻輸入/輸出阻抗600Ω，加權信噪比≥90dB，總諧波失真<0.1%；
LED狀態指示燈對光纖、視頻、系統運行和電源等關鍵參數進行監視；
工業級設計，標準2U機架式結構，每臺機箱配置不少于2個工業級散熱風扇，保證系統散熱，穩定運行。
